頻譜分析儀測EMI的時候，近場探頭是一個必不可少的工具，從大到小從寬范圍到小范圍的搜索，最后點測去確定最后的位置，最終干擾的位置，進場探頭都是一套的產品，一套產品有4個。使用的時候先接大環的，環越大它搜索的范圍就越大，小環的最最精確的定位。
在EMC暗室中，使用接受天線在3m和10m距離進行輻射發射測試，都是進行的遠場測試。標準的遠場測試，可以準確定量的告訴我們被測件是否符合相應的EMI標準。
但是遠場測試無法告訴工程師，嚴重的輻射問題到底是來自于電源線、某個元器件，或USB ，LAN 之類的通信接口。在這種情況下，我們使用頻譜分析儀和近場探頭通過近場測試的方法來定位輻射的真正來源。近場測試是一種相對量測試，需要把被測器件的測試結果與基準器件的測試結果進行比較，以預測被測器件通過一致性測試的可能性。需要注意的是，比較近場測試結果與EMI標準測試極限是沒有意義的，因?yàn)闇y試讀數受許多因素的影響，包括探頭位置和被測器件的形狀等。
一.近場探頭簡介
近場探頭分為磁場探頭(H)和電場探頭(E)，不同的近場探頭在定位、評測可能的發射源以及對其進行故障診斷方面都有不同的特殊優勢。
二.如何選擇近場探頭
選擇近場探頭主要考慮幾個重要因素，包括分辨率 、靈敏度和頻率響應等。
靈敏度：近場探頭的靈敏度不是一個絕對的指標，關鍵是看探頭和配合使用的頻譜分析儀能不能容易的測量到輻射泄漏信號，并且有足夠的裕量去觀察改進后的變化。如果頻譜儀的靈敏度很高，我們可以選擇靈敏度相對較低一些的探頭。反之就必須選擇靈敏度高的探頭，甚至考慮外接前置放大器提高整體系統的靈敏度。
分辨率：是探頭分辨干擾源位置的能力。而通常來說分辨率和靈敏度是一對矛盾體。以我們最常用的環狀磁場探頭為例，尺寸越大的環狀探頭，靈敏度往往越高，測試面積越大，從而分辨率就會越低。
頻率響應：頻率響應是給定探頭在測量相同幅度、不同頻率的信號時得到的幅度差。在進行近場測試的過程中，探頭的角度以及探頭與被測器件之間的距離都會改變，因此使測量場強的絕對值失去了意義。數據結果的比較非常重要，它可以幫助工程師找到產生最大發射的頻率點。例如，如果頻率響應在一個特定頻率上出現很大衰減，那么在該頻率上的高發射可能遠遠低于信號分析儀上的發射，因而被忽視。
三.近場探頭使用方法

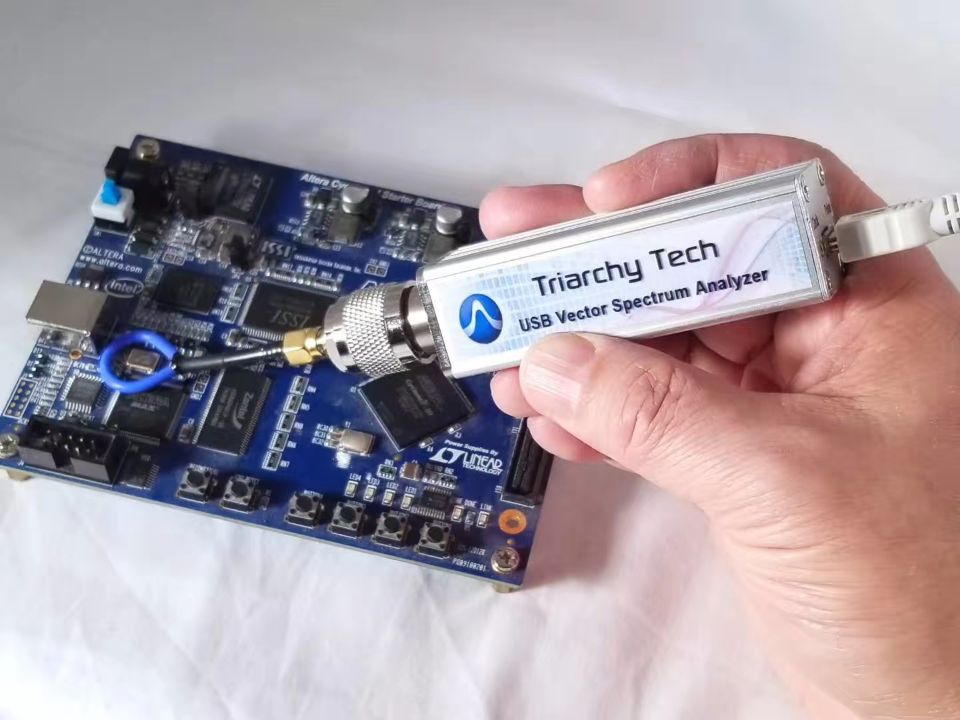

1. 主要設備：頻譜分析儀或接收機、前置放大器、近場探頭 如下圖：
2.使用方法：
①設置USB頻譜分析儀頻率范圍和帶寬(最好設置一個高的頻跨來了解被測件的整體輻射情況)，在頻譜分析儀上輸入前置放大器的修正因子。
②選擇合適的近場探頭，以我們最常用的環狀磁場探頭為例，尺寸越大的環狀探頭，靈敏度往往越高，測試面積越大，從而分辨率就會越低。而比較推薦的辦法是選用一組多個尺寸的探頭，在大范圍測試的時候用較大的探頭，找到疑似區域，再逐漸減小探頭尺寸，最終定位到干擾源。
③定位到干擾源，需要把被測器件的測試結果與基準器件的測試結果進行比較，預測被測器件是否通過一致性測試
