近場探頭選擇
來源: 作者:小編 發布時間: 2024-02-05 10:28:20 瀏覽: 遞增失敗！

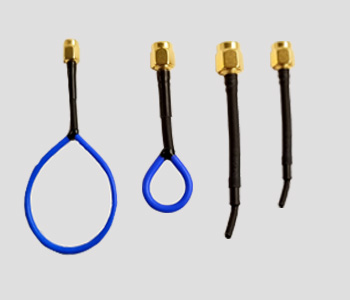

探頭大小的選擇選擇近場探頭往往要考慮幾個重要因素，包括分辨率、靈敏度和頻率范圍等。近場探頭的靈敏度不是一個絕對的指標，關鍵是看探頭和配合使用的頻譜分析儀或者接收機能不能容易的測量到輻射泄漏信號，并且有足夠的裕量去觀察改進后的變化。如果頻譜儀的靈敏度很高，我們可以選擇靈敏度相對較低一些的探頭。反之就必須選擇靈敏度高的探頭，甚至考慮外接前置放大器提高整體系統的靈敏度。分辨率也就是探頭分辨干擾源位置的能力。而通常來說分辨率和靈敏度是一對矛盾體。以我們最常用的環狀磁場探頭為例，尺寸越大的環狀探頭，靈敏度往往越高，測試面積越大，從而分辨率就會越低。而比較推薦的辦法是選用一組多個尺寸的探頭，在大范圍測試的時候用較大的探頭，找到疑似區域，再逐漸減小探頭尺寸，最終定位到干擾源。
探頭類型的選擇近場區域干擾以電場為主還是磁場為主，主要是由發射源的類型決定的。簡而言之，在高電壓，低電流的區域，電場大于磁場。高電流，低電壓的區域，磁場大于電場。同時在主要的EMI測試頻段，磁場隨著距離的變化要快于電場。因為磁場是由電流產生的，所以我們在測試芯片，器件的管腳、PCB上的布線、電源線及信號線纜時一般選用磁場探頭。當磁場傳播線和探頭環面垂直的時候，測量數值最大。所以在測量過程中，工程師一般需要旋轉探頭的方向來測量到最大的磁場數值，同時避免遺漏重要的發射源。電場是由電壓產生，所以我們在測試一些末端接器件的線纜、連接高阻器件的PCB布線等部件時一般選用電場探頭。由于部分器件加裝由吸波材料或者屏蔽，使用電場探頭測試時也需要變換測試位置，尋找最大的電場數值。
